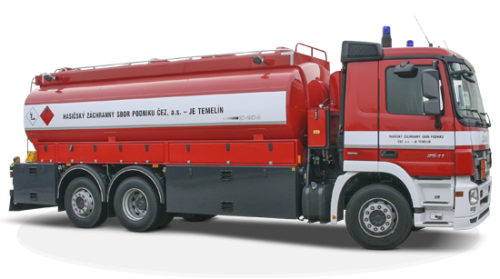

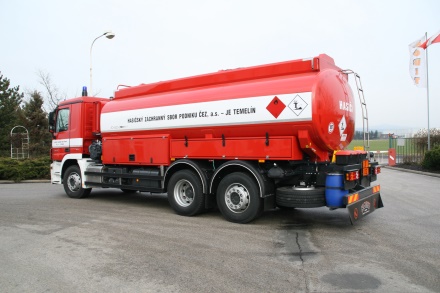

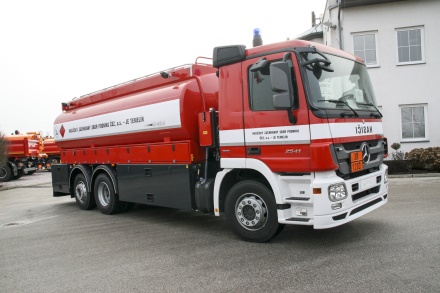

Cisternová nástavba - CN 20K
Použití
Pevná nástavba slouží jako přepravník PHM do stacionárních zásobníků a benzinových pump, a současně i jako plnič pozemní techniky naftou a benzínem na stavbách, při doplňování kolejových vozidel, dieselových agregátů a dalších motorických mechanismů.
Popis nástavby
Cisternová nástavba se samostatnými výdejními stojany na naftu a benzín, odpovídá všem předpisům pro přepravu nebezpečných látek ADR - kód LGBF a je možné ji namontovat pevně na libovolné podvozky o užitečné hmotnosti 17 tun. Cisterna je doplněná o zařízení s možností samoplnění (nasátím) nafty ze stacionárních nádrží umístěných pod povrchem (max. hloubka 4 m).

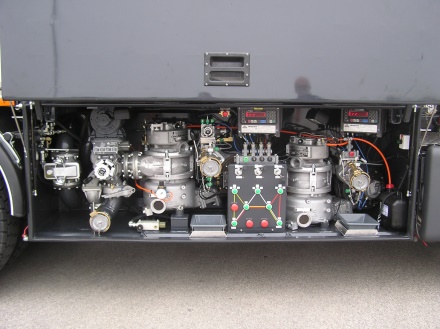

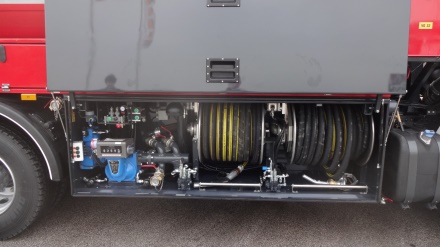

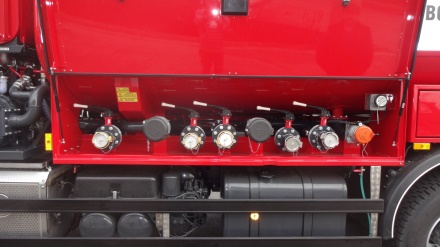

Cisterna je tříkomorová kufrovitého tvaru o celkovém objemu 20 000 l, materiál cisterny - hliníková slitina, ve spodní části cisterny jímky pro montáž patních ventilů, zvedací oka, ve vrchní části bezpečnostní ochoz s inspekčním otvorem DN 20", 2 x drenážní otvory pro odvod úkapů, mezi nápravami v samostatné technologické skříni je technologický prostor pro umístění měřiče, hrubého filtru bubnu s hadicí a pistolí, včetně pneumatického panelu pro ovládání celé cisternové nástavby. Za příplatek je možné pneumatický buben s hadicí DN 40 o délce až 30 m umístění v samostatné skříni za zadní nápravou. Technologický prostor je uzavíratelný zamykatelnými pantografickými dveřmi.
Základní technické parametry
| Geometrický objem / počet komor / počet vlnolamů | 20 000 l / 1 až 3 komory / přepážky dle provedení cisterny |
| Materiál nádrže | hliníková slitina |
| Mechanicky přes pružinu, pneumaticky nebo hydraulicky navíjený buben | průměr hadice DN 40, délka 15 - 30 m |
| 1 x vývod pro velkovýdej | kulový kohout DN 2" s koncovkou MK 2" + víčko |
| Palivové čerpadlo | max. jmenovitý průtok do 500 l/min. |
| Sací rotační čerpadlo | výkon do 60 m3/hod. |
| Čerpadlo na benzín | výkon do 200 l/hod. |
| Vrchní plnění | přes vrchní plnící otvor se zamykatelným poklopem DN 250 mm |

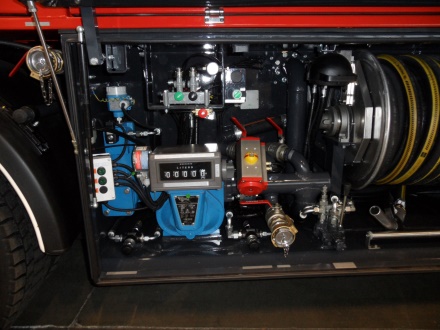

| Průtočný měřič | mechanické počítadlo nebo elektronická řídící hlava s kompenzací teploty, tiskárnou v kabině vozidla s možností instalace přenosu dat |
| Sledování okamžitého stavu hladiny v nádrži | display v kabině vozidla |
| Celková hmotnost | 26 000 kg |
